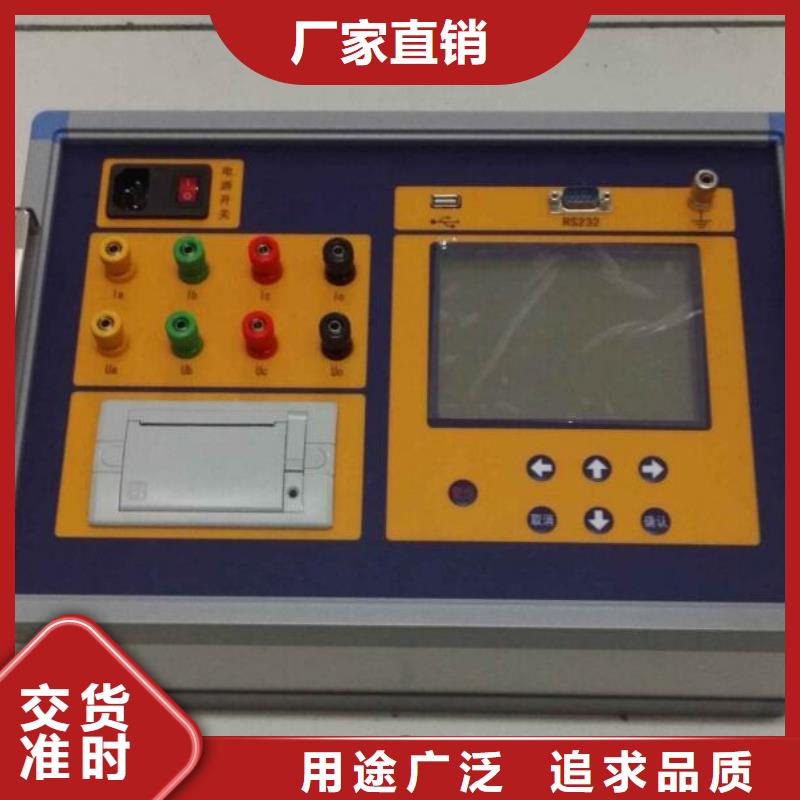

华尔网变压器有载开关测试仪变压器三相空载测试接线图注：1、空载测试中，高压侧有高压，请远离！注意！2、三相空载测试中，低压端施加到额定电压，非测试端开路；负载测试中，高压端施加到额定电流，低压端可靠短路。3）单相的测量: 当需检查变压器单相故障时需用单相法测量。在主菜单界面选择“单相测量”菜单，按“确认”键进入单相选择菜单界面，如图二十一： 图二十一根据变压器的联结选择不同测试相，需注意不同联结单相折算三相公式不同，不能选错！负载星接和空载星接是指变压器测试中加压侧为星型接法，负载角接和空载角接是指变压器加压侧为角型接法。 3.1)变压器负载的单相测量①测试方法 在单相测量选择菜单，选择“负载星接”或“负载角接” ，按“确认”键进入负载的单相测量参数设置界面，同图十五。输入好参数后，按确认键进入测量界面如图二十二： 图二十二在此界面按“确认”键记录当前所测绕组的参数，按“选择”键选择加压绕组（AB、BC、CA依次循环显示）；按“打印”键打印当前结果，按“存储”键存储当前数据；按“返回”键返回上一界面。测量完一相后，调压器归零断电，改变外部到变压器的接线，然后按“选择”键选择与之相对应的加压绕组，调压器升压，升到额定电流后，按“确认”键记录数据。AB、BC、CA三相测量完成后按“←”或“→”键显示三相记录数据和折算结果。

华尔网变压器有载开关测试仪单相变压器测试①单相测试主要用于测量单相变压器的短路阻抗，在短路阻抗测量界面下选择“5、单相变压器测试”，按“确认”键进入短路阻抗参数设置界面，同图五。在参数设置界面输入相关参数后按“确认”键，进入测试界面，如图十三：图十三②接线方法短接变压器的对侧接线端子a-x。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十四所示2、变压器三相负载的测量 图十四①测试方法在主菜单界面选择“三相负载”菜单，按“确认”键进入参数设置界面，如图十五： 图十五按“选择”键选择输入项；←、→ 键用来改变输入位；↑、↓键用来改变输入位数值的大小；按“返回”键退出参数设置界面；按“确认”键保存当前参数后即可进入测量界面，如图十六：图十六在此测量界面按“打印”键可打印数据；按“存储”键存储数据（可选存储介质：本机、优盘）；按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。说明：A、显示的“阻抗电压” 、“额定损耗”均是指参数输入折算温度下的折算值。B、由于附加损耗中各部分损耗与频率的关系各不同，而且各部分所占的比例也难分开，不好校正，当负载试验电源的频率与额定频率相比其偏差小于5%时，对负载损耗的测量精度影响不大，满足本仪器精度。 即负载损耗测试适用的电源频率为50Hz±5%。当试验频率不等于额定频率时（其偏差小于5%），负载损耗可以认为近似相等。
